Máquina de Vermont
1 / 5
| N ° de Modelo. | CI-1300 |
| Impressão Página | Duplo Faced |
| Impressão em cores | 8 cores |
| Rolo de anilox | Cerâmica rolo de anilox |
| Secador | UV e IR |
| Tipo | Jato de Tinta |
| Estrutura de estampagem | Tipográfica Rotativa |
| Estrutura | Satélite |
| Aplicação | Impressão de Embalagens Flexíveis |
| Grau Automático | Automático |
| Substrato | pet/bopp/pe/papel |
| Secção de impressão | 8 |
| Largura máx. do papel | 1320 mm |
| Largura máx. de impressão | 1300 mm |
| Repetição da impressão | 350mm-810mm |
| Registrar tolerância | ± 0,10 mm |
| Velocidade máx. de impressão | 500 m/min |
| Pacote de Transporte | caixa de madeira |
| Origem | China |
| Código HS | 8422400090 |
| Capacidade de Produção | 20 peças/mês |

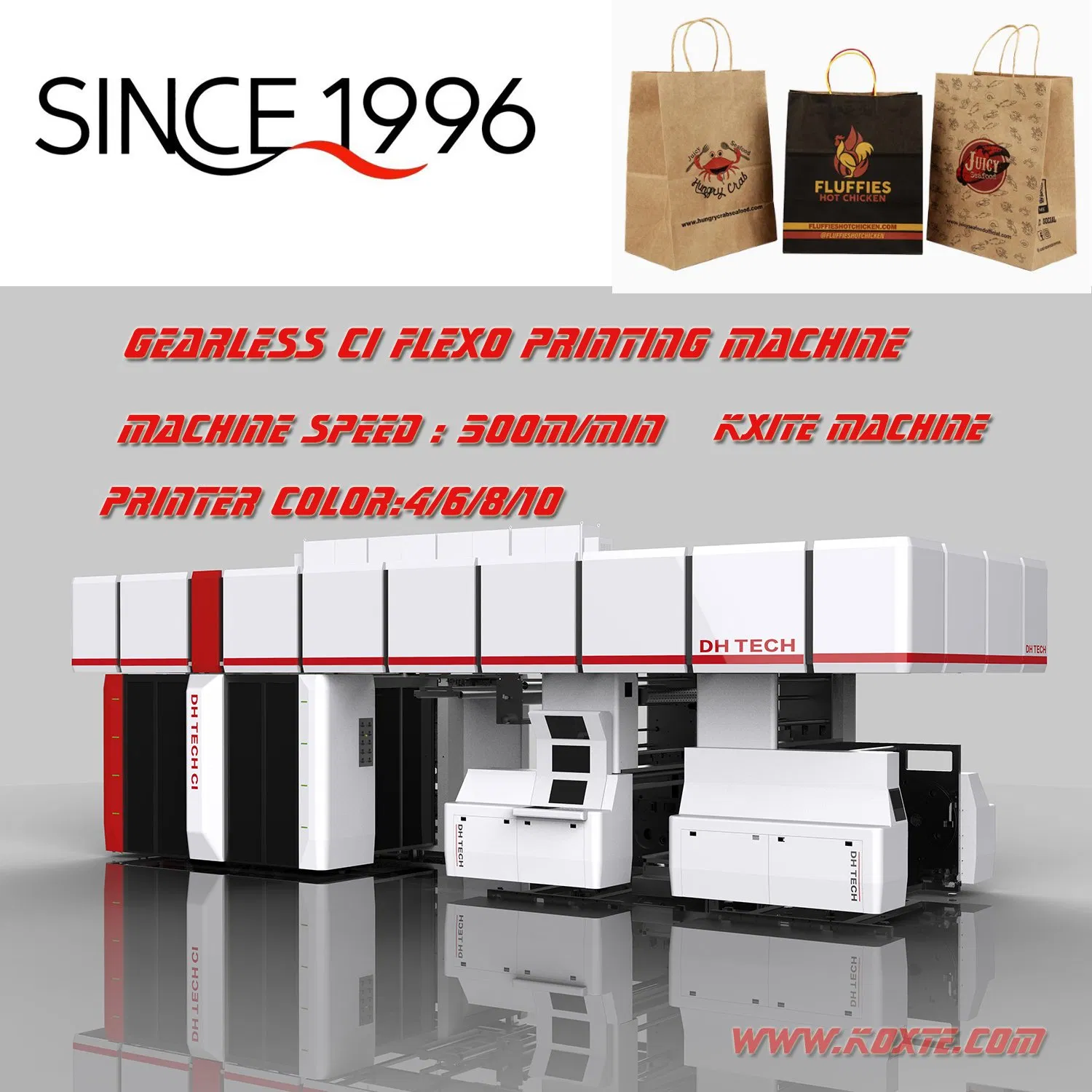

Adota o sistema de portas FDS e a tecnologia de manga para imprimir placas e rolos anilox, que podem realizar mudanças rápidas de trabalho. Entretanto, está equipado com bobinador e rebobinador de União automática, função de pré-registo, tecnologia de posicionamento da unidade de impressão, sistema de auto-tintagem, etc. velocidade máxima de funcionamento de 500 m/min.
Alimentação de energia e ar comprimido:
Água de refrigeração/condicionamento:
1. Servo controle total do motor: Pressione permite imprimir qualquer repetição dentro do tamanho mínimo e máximo da máquina, eliminando as limitações de engrenagens antigas. Sincronização de velocidade periférica precisa e pressões de impressão exatas para trabalhos registrados.
2. Substituição rápida da manga: Cilindro de placa rápida TDS e sistema de substituição de rolo anilox. O design exclusivo "Gate" garante que os operadores podem substituir as mangas de forma rápida e segura sem necessidade de ferramentas.
3. Design estrutural simples e estável: Unidade de impressão com estrutura robusta. Fixado por calhas-guia lineares de alta precisão. Minimiza o número de componentes, garantindo elevada fiabilidade e manutenção conveniente.

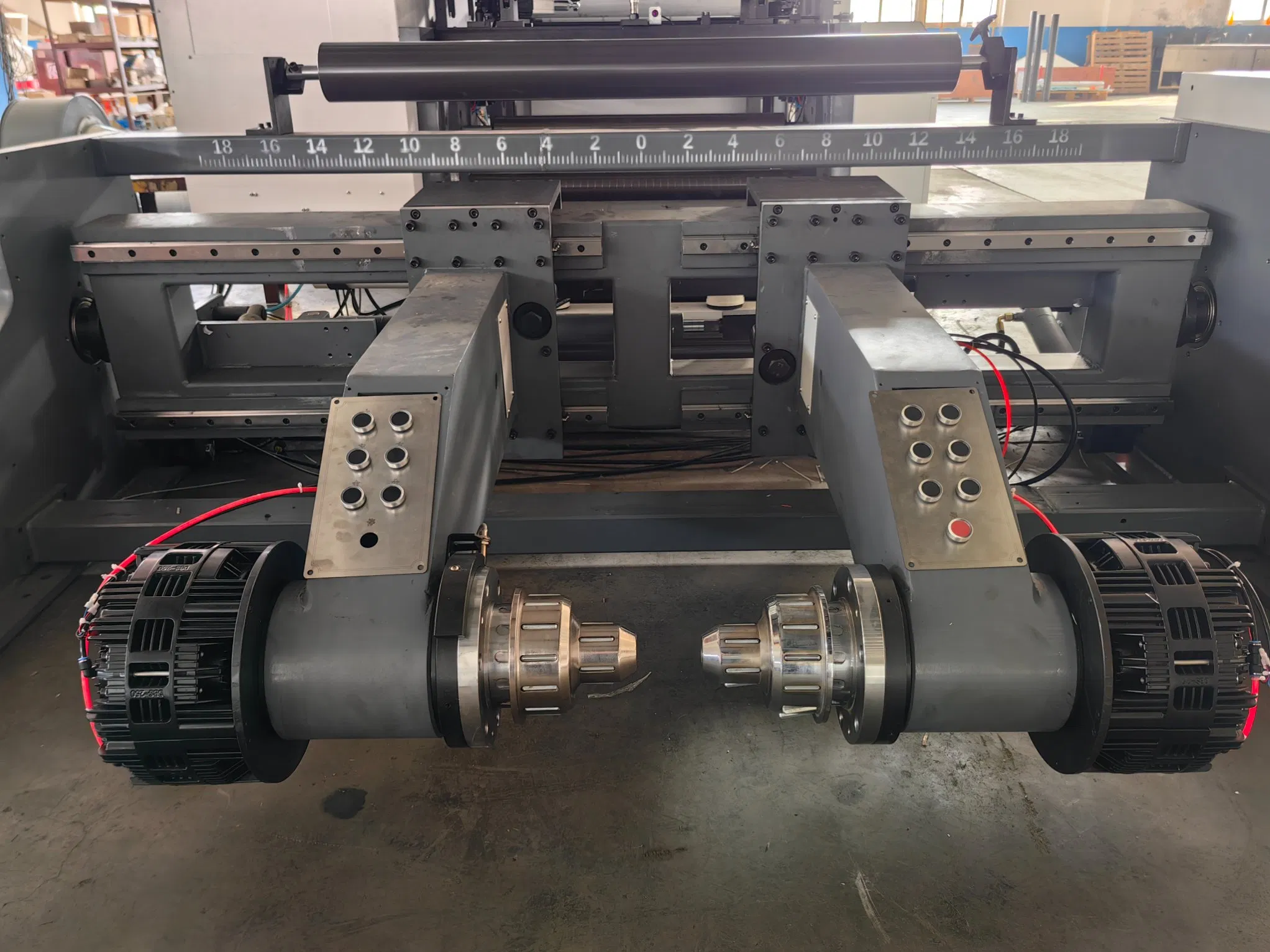

Eixo duplo para bobinas de diâmetro máximo de 800 mm. Desbobinador para mandril de diâmetro externo de 96 mm (3"). Estruturas completas com base para parafusos de elevação e orifícios para nivelamento.
Eixo de enrolamento acionado no centro por motores de CA. Controlo da tensão através do sistema de rolo de bailarina com reacção pneumática. Detector de quebra de papel com paragem automática.
Sistema composto por rolo de apoio para colar o novo moinho ao substrato e uma faca cruzada para cortar o substrato expirado. Diâmetro externo mínimo permitido para junção é de 500 mm.
Sistema de orientação automática montado antes da secção de impressão. Inclui sensor para orientação esquerda ou direita do material.
Rolo de aço coberto com borracha para colocar película no tambor central. Empurrado lateralmente por dois cilindros pneumáticos com controlo de pressão independente.

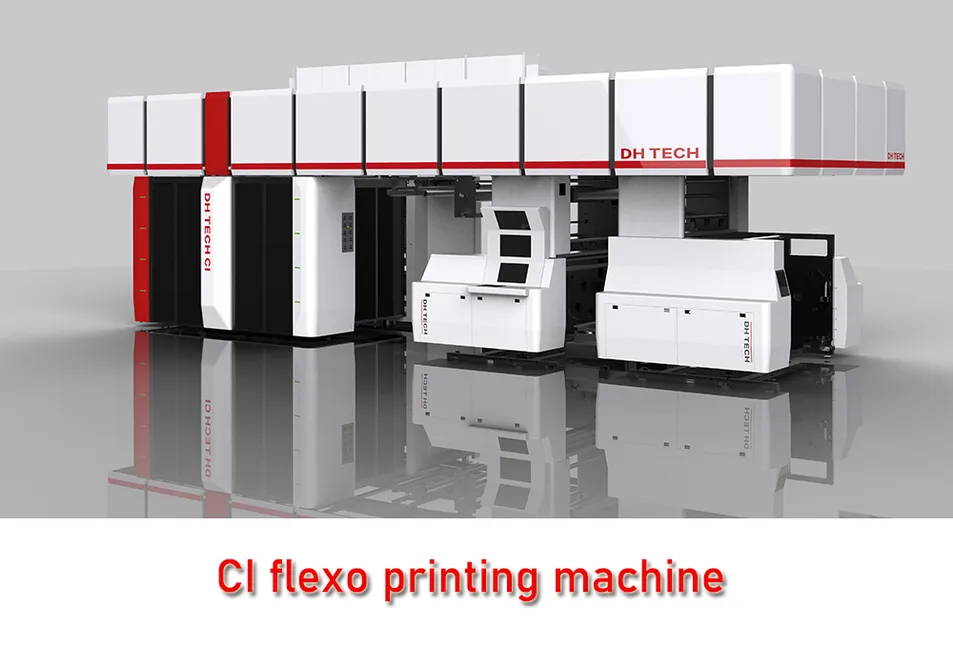

Tipo de impressão central preparado para até 8 unidades de impressão. Armações de ferro fundido estabilizado de 120 mm de espessura que reduzem a vibração.
Tambor cromado protegido contra corrosão externa. Apoiado por rolamentos de rolos cónicos e sistema de condicionamento de água em circuito fechado.

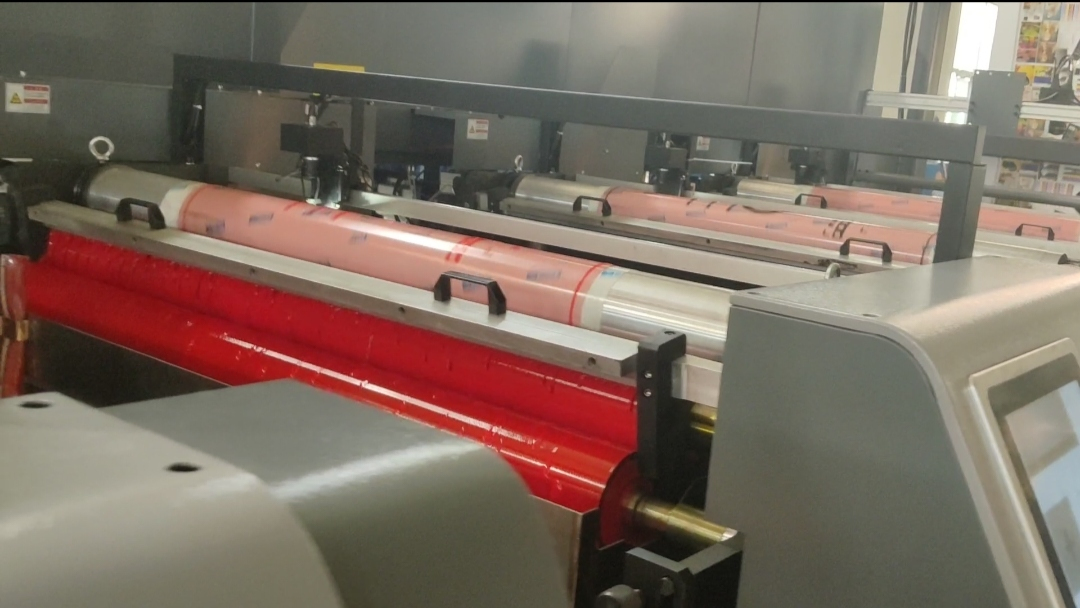

A placa e o mandril da manga do rolo anilox de cada secção são accionados por um servo motor separado. Ajuste horizontal da placa motorizado.
Sistema de tinta por lâmina de médico chanfrada fechada. Vedação especial para altas velocidades e câmara fechada de fácil manutenção.
Ventiladores, aquecedores, túnel de secagem e dutos integrados na estrutura superior de aço, com passarela de acesso para manutenção facilitada.
Distribuidores de ar soprado montados na secção de impressão após cada unidade. Cavidade de escape integrada para ar solvente.
Tipo fechado composto por 3 secções com câmaras de distribuição integradas. Extremidades vedadas evitam fluxo de ar indesejado.
| Especificação (mm) | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 |
|---|---|---|---|---|---|---|---|
| Cores | 8 | ||||||
| Diâmetro do tambor central | 1850 mm | ||||||
| Largura máxima da rede | 820 | 920 | 1020 | 1120 | 1220 | 1320 | 1420 |
| Largura máxima de impressão | 800 | 900 | 1000 | 1100 | 1200 | 1300 | 1400 |
| Repita | 350 ~ 850 | ||||||
| Diâmetro máximo de enrolamento | Série P: 1000 | Série F: 800 | ||||||
| Diâmetro máx. De enrolamento | Série P: 1000 | Série F: 800 | ||||||
| Velocidade mecânica máx | 500 m/min | ||||||
| Secagem | Aquecimento eléctrico / gás / vapor / óleo quente | ||||||
| Tinta aplicável | Tinta ecológica à base de água / tinta à base de solventes | ||||||
| Materiais | Série P: Papel | Série F: Película PE/OPP/PET/perlado, papel, etc. | ||||||
| Espessura | Série P: 25-300gsm | Série F: Filme 10-150µm, papel 25-120gsm | ||||||

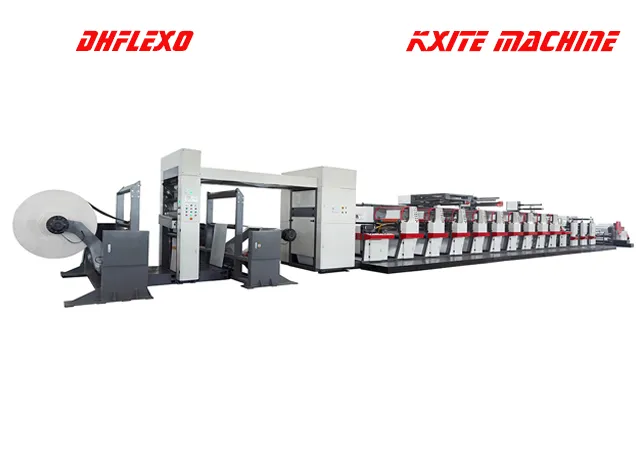

Plataforma de impressão única que proporciona configurações e alterações rápidas. Tempos de preparação recorde no setor (alterações de 4 cores completadas em 3 minutos!). Percursos de bobina curtos que reduzem o desperdício em até 50%. Velocidade até 180 m/min.

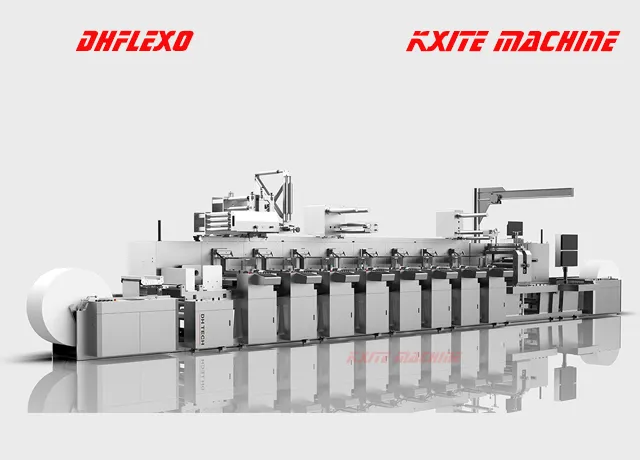

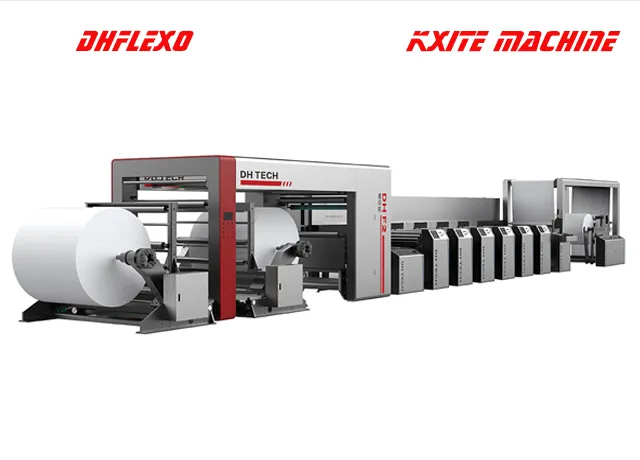

Facilidades de ajuste simplificado e caminho de rede mais curto. Sem necessidade de reajuste de pressão após a troca do trabalho, economizando custos e materiais com velocidade de produção que alcança até 240 m/min.

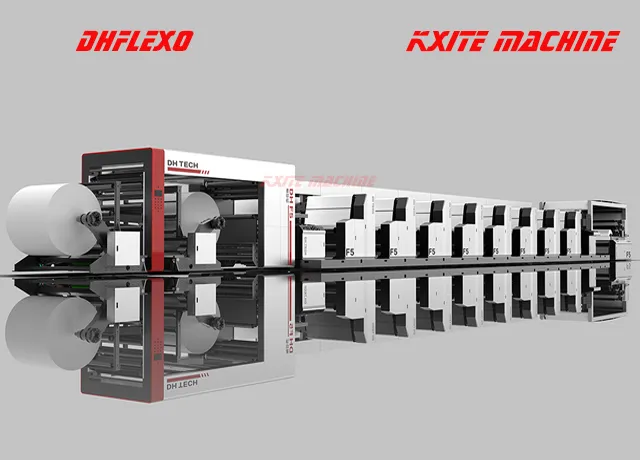

Velocidade de 240 m/min com tecnologia de manga no cilindro de placa. Nova estrutura mecânica concebida para reduzir eficientemente a vibração e assegurar excelente qualidade final de impressão.

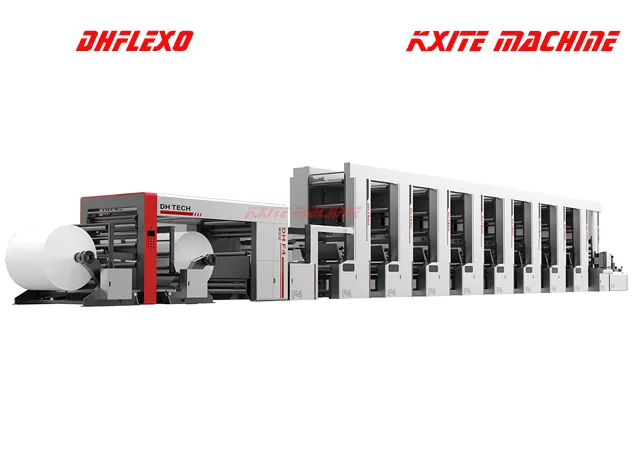

Concebida para a impressão contínua de papel em bobinas. Utiliza processos flexográficos modernos compatíveis com tintas líquidas padrão de mercado.
Amplamente utilizado para papéis de peso reduzido, cartões duplex, papel revestido, tecidos não tecidos, materiais compósitos e papel Kraft para caixas de alimentos ou bebidas.

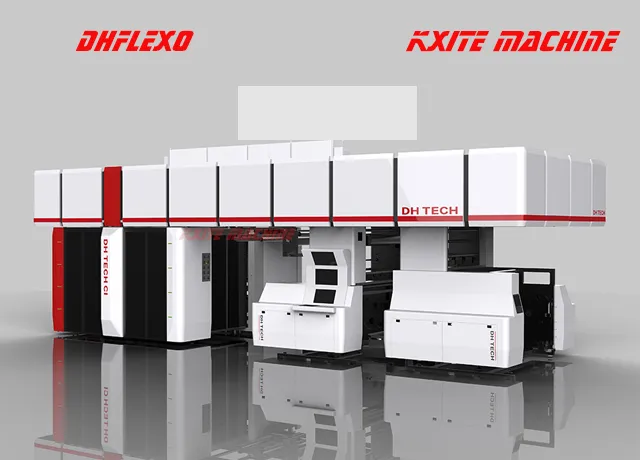

Equipada com o sistema FDS de portas e tecnologia de manga. Rebobinador automático, pré-registro eletrônico e velocidade de trabalho de até 500 m/min.

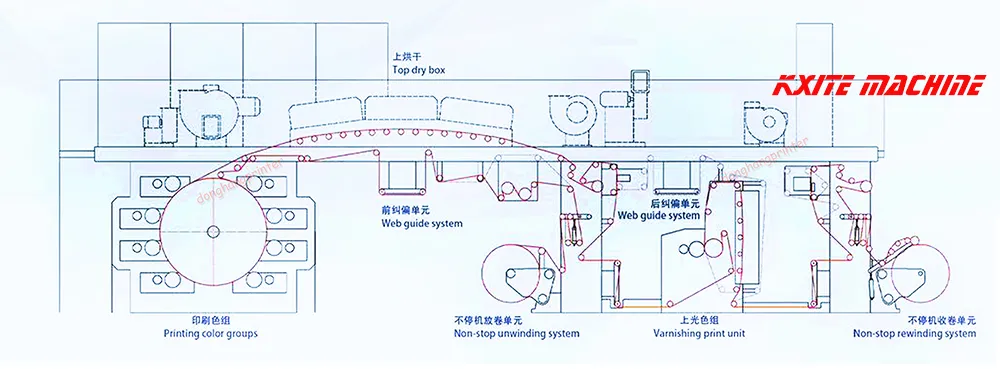

Desenhos CAD detalhados e diagramas dimensionais estão disponíveis para download aqui ou após consulta. Nossa equipe de engenharia pode fornecer projetos personalizados para atender aos requisitos específicos do projeto.
Conjuntos completos de descrição estão incluídos, cobrindo operações de instalação, manutenção de rotina e diagramas elétricos, pneumáticos e hidráulicos. O utilizador deve seguir rigorosamente o conteúdo destes documentos. O fabricante não se responsabiliza por problemas resultantes de uso incorreto do dispositivo. Em caso de anomalias, notifique o fabricante de imediato.
Oferecemos uma linha completa de máquinas de impressão flexográficas, cobrindo larguras a partir de 330 mm para atender a todas as exigências do mercado. Nossos equipamentos são amplamente aplicados em etiquetas, embalagens flexíveis de películas, embalagens médicas, recipientes e sacos de papel, caixas de cartão e papéis para presentes.
